検査設備/SMT周辺機器

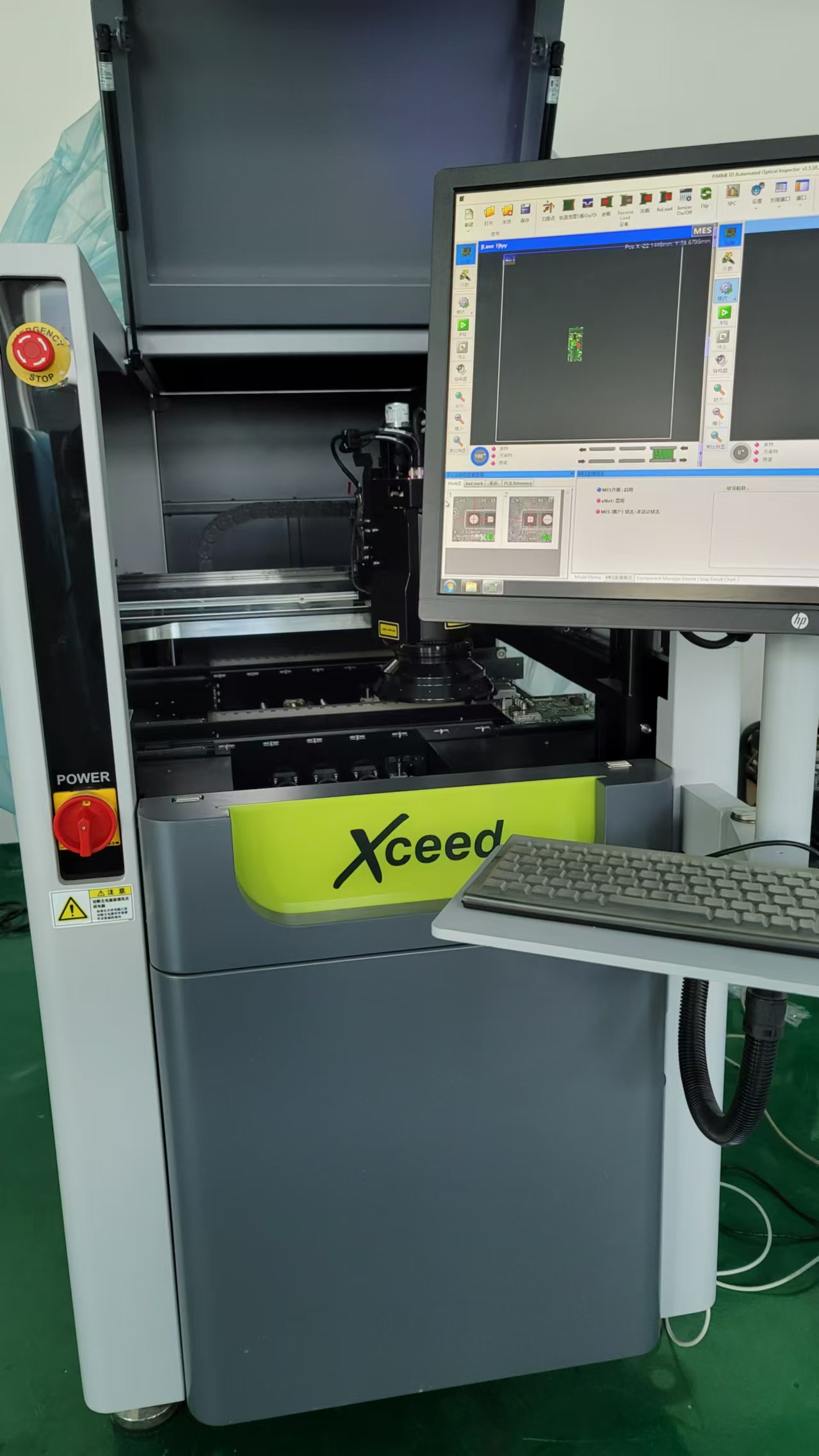

PARMI 3D AOI Xceed D
1. 業界最速のサイクルタイム
同一分野最速の検査速度 : 65 cm
2
/sec
世界唯一のレーザーラインビーム(Line Beam)スキャン方式
2. 全ての不良を完璧に検出
PCB全体、高画質のFull 3D映像具現および検査
PCB色、材質、表面による影響なく不良を検出
3. 一度のスキャンで部品および表面検査 (異物、汚れ)
ガーバー領域外の異物、汚れ検査が可能 (チップ飛び、Solder ball、その他異物など)
検査時間に影響なく、追加のティーチングも必要なし
製品詳細
Details
レーザースキャン方式の強み
1. 様々な色、材質および表面照度に対応
PARMIのレーザースキャン方式は高度に集束された均一なラインビーム(Line Beam)で対象物の重心値を測定するため、色、材質、表面照度に影響を受けず正確な高さデータを取得して検査
SiP
Die
Lead Frame
Underfill
Connector Pin
Solder ball
Wave Soldering
IGBT Wire
Pin
Press Fit
2. MPC(Multi Profile Correlation)を利用したLaser Profileの3D具現化
PARMIが開発したオリジナルLaser Profiling技術で正確なベース測定を行い、対象物の高さを取得
3. リアルタイムZ軸Tracking機能でPCBの反りに対応
PCBの反りに対応するため、業界初のリアルタイムZ軸制御を適用
業界で一番軽いセンサーを使用(3.5kg)し、Z軸を制御を最適化
リアルタイム反りTracking
4. 背の高い部品に対するMulti-Step Scan機能で3Dを具現
5mm以上の部品の場合、映像がぼやけるため、Z軸制御行い課題を解決
5. シャドー効果100%除去
狭い投射角のデュアルレーザーを使用し、シャドー効果を最小化
6. Soldering後、外部環境による映像の歪曲を最小化

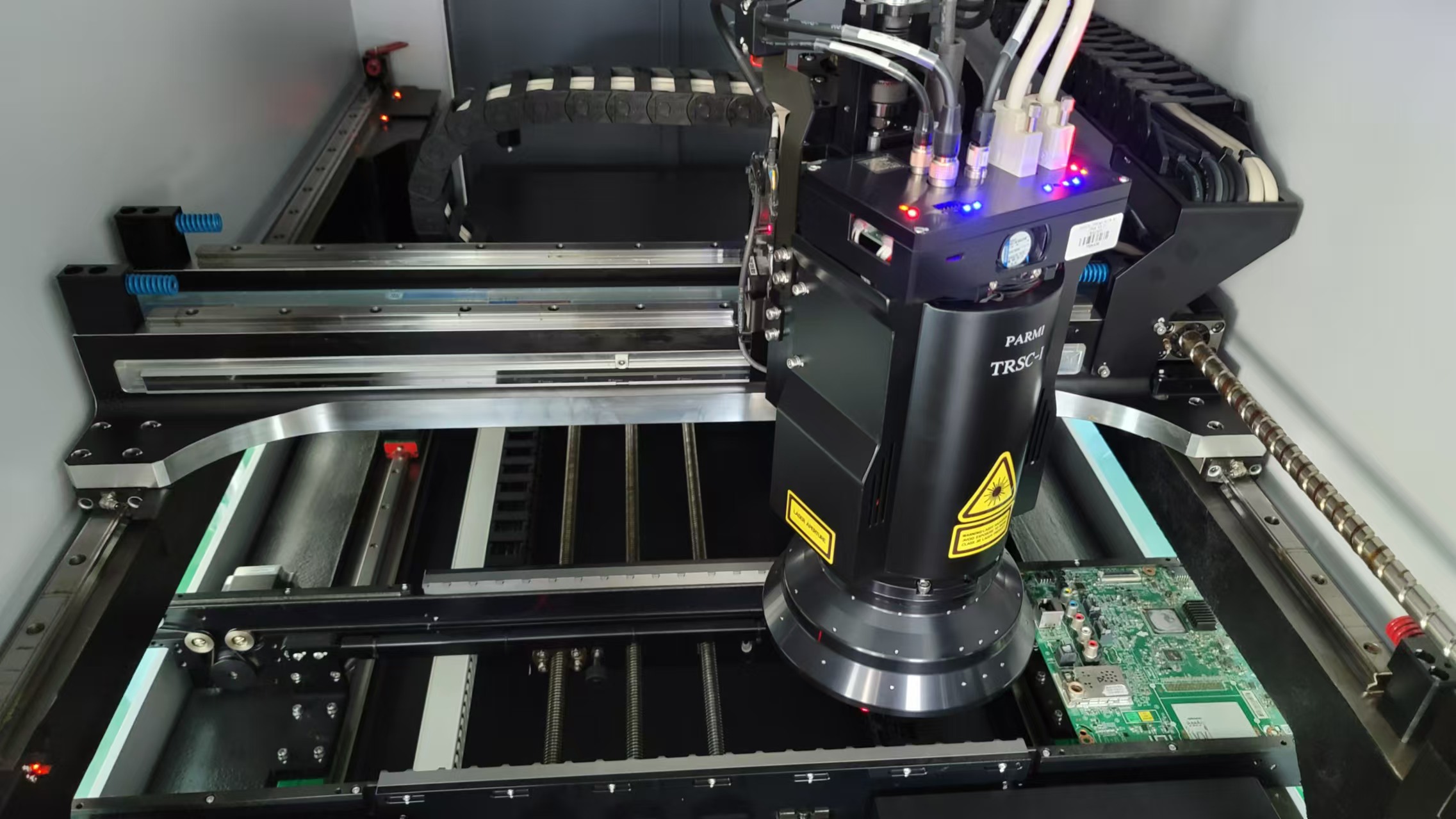

PARMIのTRSCセンサーヘッドは露光時間が短い
Soldering直後の高温状態のPCBによる映像の歪曲無し
意図しない外部照明による影響無し
高温状態のPCB
懐中電灯
レーザースキャン方式の測定原理
対象物の高さにより投射される線型レーザーの位置が異なった形で測定
測定されたレーザーの重心を探し、高さを計算して3D映像を具現
Perspective view
Top view
Front view
